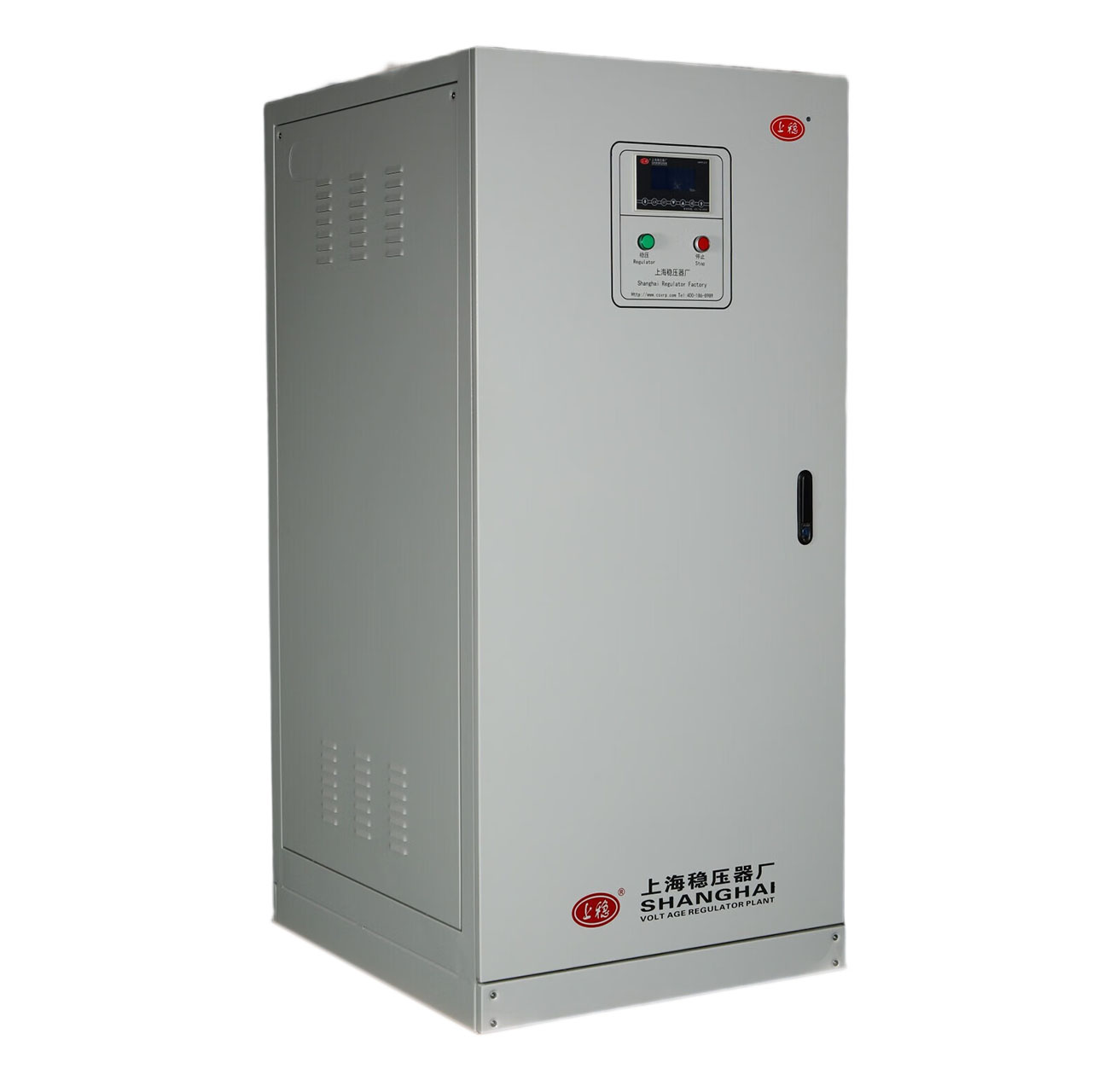

SBW系列三相自動補償式電力穩壓器，是我廠結合我國電網狀況，引進吸收國外技術，為穩定交流電壓而設計。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓的穩定。SBW系列穩壓器系列產品與其它型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，SBW大功率穩壓器適用負載廣泛，能承受瞬時超載，SBW大功率穩壓器可長期連續工作，手動/自動隨意切換，SBW大功率穩壓器設有過壓保護、缺相、相序保護及機械故障自動保護，以及體積小、重量輕、使用安裝方便、運行可靠等優點。
SBW大功率穩壓器可以廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要穩壓的場所。
SBW系列穩壓器應在室內使用，SBW穩壓器正常使用條件為：
1、環境溫度：-10℃-45℃
2、海拔高度：＜1000M
3、相對濕度：20﹪-90%
4、無嚴重影響穩壓器絕緣的氣體，蒸汽、化學沉積、灰塵、污垢及其其它爆炸和腐蝕性介質。
5、SBW系列穩壓器安裝場所無嚴重振動或顛簸。
| SBW-S-系列智能補償式交流穩壓器主要技術指標(AVR) | ||
| 輸 入 | 允許輸入電壓范圍 | 3Φ4W+G AC380V±20%、寬范圍可特別定制 |
| 額定穩壓范圍 | 3Φ4W+G AC380V±15%、寬范圍可特別定制 | |
| 額定頻率 | 50HZ/60HZ | |
| 輸 出 | 額定輸出電壓 | 3Φ4W+G 線電壓AC380V（相電壓AC220V） |
| 中心電壓 | ±5℅可調整 (線電壓AC360V-400V可調整） | |
| 穩壓精度 | ±（1-5）℅可選擇,出廠設置:線電壓Uab±6V（±1.5℅） | |
| 響應時間 | ≤0.1s | |
| 穩定時間 | ≤1s（輸入電壓相對額定值階躍變化10%） | |
| 波形失真 | 增量≤0.5% | |
| 效率 | 250KVA及以下≥97℅ 250KVA以上≥98℅ | |
| 三相不平衡度 | 增量≤0.5% | |
| 保 護 | 過壓 | 輸出線電壓高于設定值10℅，報警并延時6秒切斷輸出 |
| （過壓值及延時時間均可根據用戶要求設置） | ||
| 欠壓 | 輸出線電壓低于設定值12℅，報警并延時12秒切斷輸出 | |
| （欠壓值及延時時間均可根據用戶要求設置） | ||
| 過載 | 電子檢測和斷路器雙重保護（按機型固定不可設置）： | |
| 超過額定負載長延時，并按反時限曲線切斷輸出電源 | ||
| 過流 | 電子檢測和斷路器雙重保護（根據機型并經認可后可適當調整） | |
| 超過額定電流1.2倍短延時20秒，并按反時限曲線切斷輸出電源 | ||
| 短路 | 斷路器保護：瞬時切斷輸出 | |
| 旁路 | 當穩壓器故障或維修時，具備電源手動直通裝置 | |
| 顯示及告警（藍底白字液晶顯示屏） | 輸入電壓顯示 | 手動切換顯示（或自動輪顯）： |
| 當前三相輸入線電壓UAB、UBC、UCA（真有效值數字顯示） | ||
| 輸出電壓顯示 | 手動切換顯示（或自動輪顯）： | |
| 當前三相輸出線電壓Uab、Ubc、Uca（真有效值數字顯示） | ||
| 工作電流顯示 | 手動切換顯示（或自動輪顯）： | |
| 當前三相工作電流值Ia、Ib、Ic （真有效值數字顯示） | ||
| 工作狀態顯示及告警記錄 | a.過壓（Up）：輸出線電壓Uab、Ubc、Uca出現Up時表示該相出現過電壓，右下角將同時出現“Alarm”告警提示及告警音。 | |
| b.欠壓（Down）：輸出線電壓Uab、Ubc、Uca出現Down時表示該相出現欠電壓，右下角將同時出現“Alarm”告警提示及告警音。 | ||
| c.過載（Up）：Ia、Ib、Ic 出現Up時表示該相出現過載，右下角將同時出現“Alarm”告警提示及告警音。 | ||
| d.右下角出現“Alarm”告警提示及告警音時表示穩壓器當前有告警未解除；可查看故障記錄值，可按“靜音”薄膜鍵以靜音。 | ||
| 控制及參數設置 | 單片機智能檢測控制 | 單片機智能檢測控制：檢測穩壓器輸入電壓、輸出電壓、工作電流共9個電量信號，通過AD轉換為數字信號后，經單片機智能判斷后發出相應控制、顯示、報警信號 |
| 參數設置 | 穩壓精度可設置 | |
| 輸出電壓中心值可設置 | ||
| 過流保護值及延時時間可設置（需廠家認可） | ||
| 過壓保護值及延時時間可設置 | ||
| 欠壓保護值及延時時間可設置 | ||
| 手動調壓/自動穩壓可切換 | ||
| 安規 | 接 地 | 接地可靠、標識正確清晰 |
| 電氣間隙及爬電距離 | 大于10MM | |
| 絕緣電阻 | 整機對地≥2MΩ（不含控制及儀表顯示） | |
| 絕緣強度 | 整機對地：AC2000V 50HZ 1 min ≤20mA（不含控制及儀表顯示） | |
| 輸入輸出接線 | 標識正確清晰 | |
| 工作方式 | 具有穩壓和市電兩種工作方式 | |
| 電壓調整方式 | 智能（微機控制）補償式 | |
| 過載能力 | 小于1.2倍額定電流 15分鐘；1.2-2倍額定電流 20秒鐘； | |
| 3倍額定電流1秒鐘 | ||
| 可選配功能（費用另計） | 1. 延時輸出功能（增加輸出接觸器）； | |
| 2. 防雷裝置：電網瞬時變化及感應雷擊時能起到良好的浪涌保護； | ||
| 3. EMI濾波裝置：可有效濾除電網的諧波干擾； | ||
| 4. 相序、缺相保護功能； | ||
| 5. RS485接口：實現遙控、遙信、遙測功能。 | ||
|
型號規格 |
額定容量 (KVA) |
額定電流 ?(A) |
機柜外形尺寸 寬X厚X高 W x D x H |
重量 |
|
（kg） |
||||
|
SBW-S-20 |
20 |
30 |
600*600*1200 |
165 |
|
SBW-S-30 |
30 |
46 |
175 |
|
|
SBW-S-50 |
50 |
76 |
200 |
|
|
SBW-S-60 |
60 |
91 |
210 |
|
|
SBW-S-80 |
80 |
121 |
650*680*1280 |
230 |
|
SBW-S-100 |
100 |
152 |
250 |
|
|
SBW-S-120 |
120 |
182 |
280 |
|
|
SBW-S-150 |
150 |
228 |
700*850*1500 |
340 |
|
SBW-S-180 |
180 |
273 |
380 |
|
|
SBW-S-200 |
200 |
300 |
400 |
|
|
SBW-S-225 |
225 |
342 |
465 |
|
|
SBW-S-250 |
250 |
380 |
485 |
|
|
SBW-S-320 |
320 |
486 |
800*900*1700 |
580 |
|
SBW-S-400 |
400 |
608 |
660 |
|
|
SBW-S-500 |
500 |
760 |
900*1100*1800 |
830 |
|
SBW-S-600 |
600 |
912 |
920 |
|
|
SBW-S-800 |
800 |
1216 |
1000*1200*2000 |
1100 |
|
SBW-S-1000 |
1000 |
1520 |
(1200+1200)*900 *2200 二柜 |
1700 |
|
SBW-S-1200 |
1200 |
1824 |
1900 |
|
|
SBW-S-1400 |
1400 |
2127 |
2200 |
|
|
SBW-S-1600 |
1600 |
2431 |
(1200+1100+1400)*900 *2200(三柜) |
2700 |
|
SBW-S-2000 |
2000 |
3038 |
(1400+1100+1100+1400)*900*2200(四柜) |
3500 |
|
SBW-S-2500 |
2500 |
3800 |
(1550+1200+1200+1550)*900*2200 四柜 |
4200 |
|
SBW-S-3200 |
3200 |
4862 |
(1500+1500+1500+1500+1500)*1000*2200 五柜 |
5700 |
|
DBW-S-10 |
10 |
45.4 |
600*600*1200 |
150 |
|
DBW-S-15 |
15 |
68.2 |
155 |
|
|
DBW-S-20 |
20 |
91 |
160 |
|
|
DBW-S-30 |
30 |
136 |
180 |
|
|
DBW-S-40 |
40 |
182 |
190 |
|
|
DBW-S-50 |
50 |
228 |
650*680*1280 |
210 |
|
DBW-S-60 |
60 |
273 |
650*680*1280 |
220 |
|
DBW-S-80 |
80 |
363 |
650*680*1280 |
260 |
|
DBW-S-100 |
100 |
454 |
700*850*1500 |
310 |
