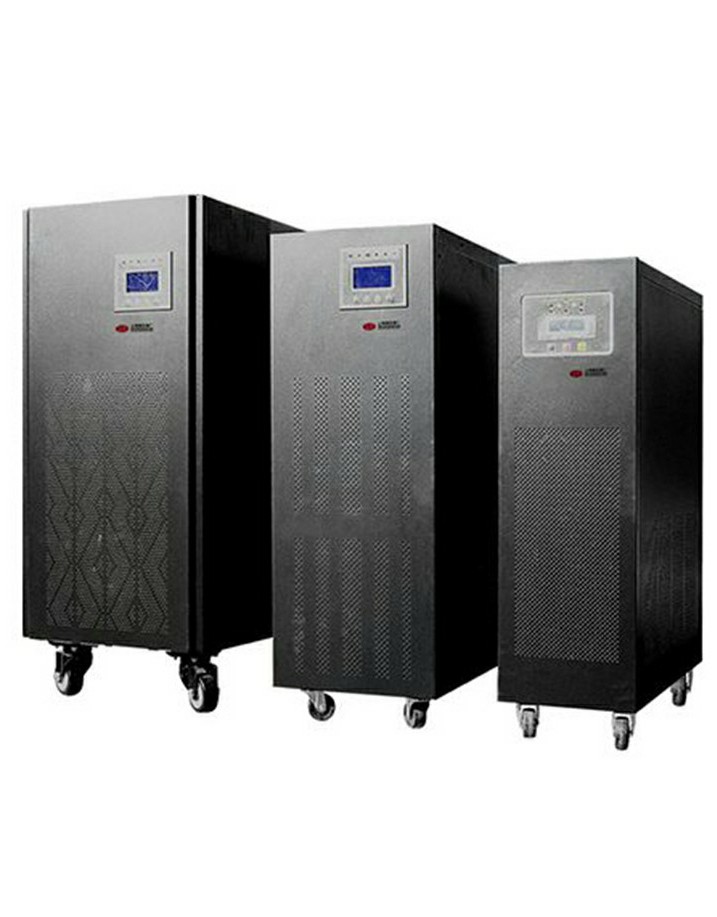

上穩牌SWD系列中小功率三進單出系列UPS，三進單出UPS容量從6KVA到60KVA，三進單出系列UPS產品采用先進的數字化設計，高速十六位數字芯片和ASlC的DDC控制 技術與先進的大功率器件IGBT及SCR媲美組合，設計出大容量，高可靠性及卓越性能的智能化UPS。三進單出UPS產品是采用核心的硬件和軟件相結合的結晶，為當今集中式服務器機房、網絡管理中心和計算機中心提供可靠的電源保護。 該系列利用先進的控制技術可提供雙機并機。
SWD系列三進單出UPS主要應用在集中式服務器機房、網絡管理中心和計算機中心等。
|
■三進單出系列UPS采用第六代IGBT逆變技術，具有良好的高速開關、高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的控制功率；工作效率高，且低損耗和低發熱量，驅動電路小型化，高可靠性, 完全滿足從0到100％負載的躍變。 |
|
■雙變換純在線式設計，采用高速處理器DSP技術，經過數字變換的正弦波電壓及完美運行的新方案，可以滿足您的實際需要,UPS具有完善的保護功能和高可靠性 |
|
■靈活的并機技術適用于不同負載的系統單機、1+1并機、N+l冗余并機; |
|
■大屏幕中英文菜單，人機對話功能，操作簡單方便，所有參數信息一目了然。 |
|
■系統經過嚴格的短路測試及2KV高壓絕緣測試; |
|
■輸入、輸出完全隔離，減小諧波電流及市電的直接干擾 |
|
■DSP全數字控制技術，使控制精確、快速、可靠、穩定; |
|
■先進的智能電池管理技術，改變了傳統的充電板充電方式，UPS可通過內部軟件設定電池的充電電流，每三個月自動對電池充放電一次同時進行半小時的均充操作，實現電池自動維護，無需人工操作，從而延長電池使用壽命 |
|
■強大的智能監控功能，可提供RS232、RS485、干接點及并機接。 |
|
型號 |
SWD-6KSL |
SWD-10KSL |
SWD-15KSL |
SWD-20KSL |
SWD-30KSL |
SWD-40KSL |
SWD-50KSL |
SWD-60KSL |
|
額定容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
|
工作方式及原理 |
在線式供電靜態旁路開關（無間斷切換），雙重轉換技術 |
|||||||
|
相數 |
三相+N+G |
|||||||
|
交流輸入 |
|
|||||||
|
電壓范圍 |
380VAC±25% |
|||||||
|
頻率范圍 |
50Hz/60Hz±10% |
|||||||
|
輸入功率因數 |
≥0.92(帶輸入濾波器) |
|||||||
|
軟啟動 |
0-100% 5sec |
|||||||
|
旁路輸入 |
|
|||||||
|
相數 |
單相 |
|||||||
|
標稱電壓 |
220VAC±25% |
|||||||
|
標稱頻率 |
50Hz/60Hz±10% |
|||||||
|
逆變器/旁路轉換時間 |
0ms |
|||||||
|
電池 |
鉛酸免維護蓄電池 |
|||||||
|
標稱DC電壓 |
192VDC |
360VDC |
||||||
|
截止電壓 |
315VDC |
|||||||
|
充電電壓 |
405VDC |
|||||||
|
充電電流 |
1A-50A(根據電池容量設置) |
|||||||
|
交流輸出 |
|
|||||||
|
相數 |
單相 |
|||||||
|
標稱電壓 |
220VAC±1%(穩態負載),220VAC±3%(負載波動) |
|||||||
|
標稱頻率 |
50Hz/60Hz±0.05(電池供電) |
|||||||
|
輸出功率因數 |
≥0.8 |
|||||||
|
輸出波形 |
純凈正弦波 |
|||||||
|
總諧波失真 |
線性負載﹤2%，非線性負載﹤4% |
|||||||
|
動態負載電壓瞬變（0-100% |
﹤5% |
|||||||
|
動態響應恢復時間 |
﹤10ms |
|||||||
|
過載能力 |
過載125%?維持1min后轉旁，過載150%?維持1s后轉旁路 |
|||||||
|
滿載效率 |
91% |
91% |
91% |
92% |
92% |
93% |
93% |
93% |
|
系統 |
|
|||||||
|
電腦通信接口 |
RS232(RS485、遠程網絡監控選件) |
|||||||
|
運行溫度 |
0℃-40℃ |
|||||||
|
相對濕度 |
30%-90%(無凝結) |
|||||||
|
運行高度 |
﹤2000m(每增加100m功率下降1%，最高4000m) |
|||||||
|
冷卻方式 |
強制通風(溫控式) |
|||||||
|
噪音(dB) |
48-55 |
50-60 |
55-65 |
55-68 |
||||
|
尺寸(W×D×H)mm |
390*659*860 |
430*760*1350 |
710*720*1450 |
|||||
|
主機重量 |
150Kg |
199Kg |
220Kg |
305Kg |
380Kg |
480Kg |
565Kg |
580Kg |
|
選件 |
RS485/網絡適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜/防雷裝置 |
|||||||
