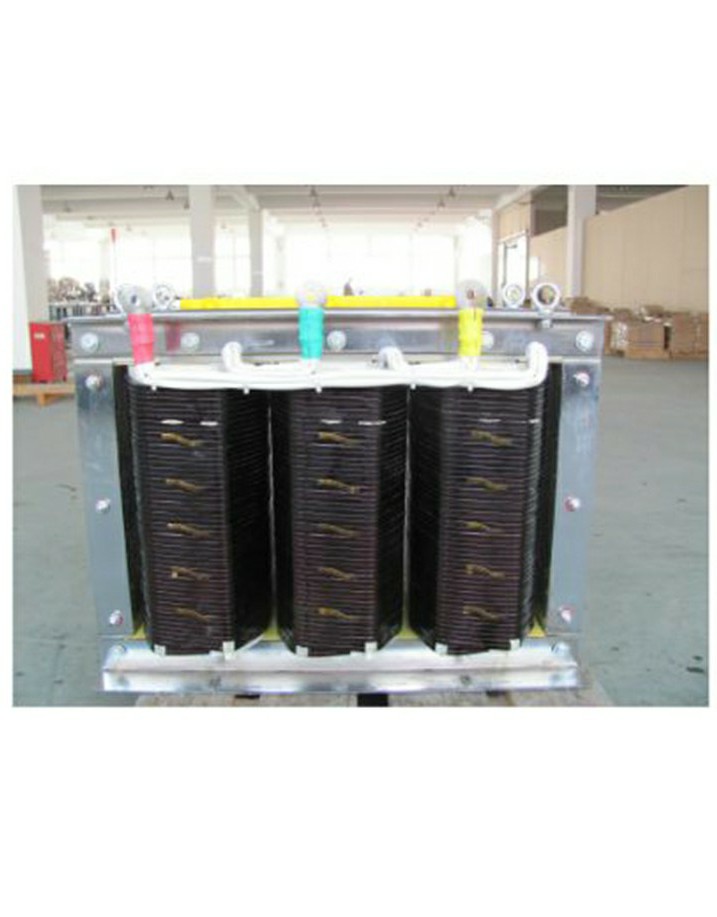

電力系統和用戶負載中存在諧波分量時，諧波電壓將會在隔離變壓器線圈中產生附加的諧波電流分量，使隔離變壓器超載超溫運行，降低隔離變壓器的運行壽命，甚至短時間內燒毀；K系數隔離變壓器是根據用戶供電品質和負載中的諧波分量，設計時充分考慮非線性負載，并綜合考慮諧波對鐵芯、線圈的性能影響，按照美國標準設計制造，可有效保證隔離變壓器的可靠運行。
K系數是一個通用的諧波發熱效應特殊度量，尤其適用于變壓器上的諧波，它不僅強調諧波頻率，還強調諧波次數、諧波頻譜分布和頻譜比例，K系數變壓器標準規格有K-4,K-13,K-20,K-30等等；K-13是辦公室負荷和普通機房負荷的一個常用額定值，K-20趨向于專用計算機負荷、IT數據中心和電力質量敏感設備PDU（電力分配單元）等。K系數變壓器的設計致力于控制諧波熱效應，特殊設計的產品可以濾除三倍頻諧波，雙輸出相位差30度的產品可以濾除五、七、十七、十九倍頻諧波等。
K系數變壓器在選擇材時一般禁止采用絲包線等低密度絕緣層的低溫導線，應采用180℃以上的漆包銅線或NOMAX銅線，以盡可能防止因高次諧波導致導線內部集膚效應產生局部高溫破壞絕緣層導致絕緣層擊穿損壞變壓器。K系數變壓器設計時盡可能減少熱效應，可通過線圈優化設計、導線規格的厚寬比、線圈并聯個數等來達到。K系數變壓器設計阻抗必須選擇合適的阻抗值、使用低損耗超薄矽鋼片且磁密度應比普通變壓器的設計值低、工藝制作加強結構強度、減少變壓器零序電流在中性點的熱效應損害、高頻的熱附加效應及輸出側繞組的熱附加效應等。
|
容量 |
?1KVA-3000KVA |
電壓等級 |
?AC1140V及以下 |
|
輸入電壓 |
?允許額定電壓±10%波動 |
絕緣電阻 |
?DC 500V≥100MΩ |
|
輸出電壓 |
?負載范圍內額定電壓±2-3℅ |
絕緣等級 |
?H級 |
|
頻率 |
?50Hz/60Hz |
環境溫度 |
?—15°C--+45°C |
|
K系數 |
常規K=4 其它值定做 |
勵磁涌流 |
?≤7Ie |
|
抗電強度 |
?4200V/10mA/60s |
相對濕度 |
?＜95℅ |
|
負載性能 |
?連續100℅滿載時，可承受3-倍瞬間電流 |
溫升 |
?＜100K |
|
波形失真 |
無附加波形失真 |
噪音 |
?＜55db |
|
規格型號 |
額定容量 |
額定輸入 |
額定輸出 |
變壓器參考尺寸 |
參考重量 |
備注 |
|
|
三 相 |
?SGB-3 |
3 |
AC1140V |
AC3000V |
325×120×260 |
32 |
? |
|
?SGB-5 |
5 |
325×145×260 |
40 |
? |
|||
|
?SGB-10 |
10 |
340×200×330 |
60 |
? |
|||
|
?SGB-15 |
15 |
420×240×390 |
90 |
? |
|||
|
?SGB-20 |
20 |
420×250×410 |
110 |
? |
|||
|
?SGB-30 |
30 |
420×350×410 |
130 |
? |
|||
|
?SGB-40 |
40 |
480×300×460 |
170 |
? |
|||
|
?SGB-50 |
50 |
650×400×540 |
210 |
? |
|||
|
?SGB-60 |
60 |
650×420×540 |
230 |
? |
|||
|
?SGB-80 |
80 |
650×380×600 |
320 |
? |
|||
|
?SGB-100 |
100 |
650×400×600 |
380 |
? |
|||
|
?SGB-120 |
120 |
800×450×600 |
420 |
? |
|||
|
?SGB-150 |
150 |
850×380×780 |
500 |
? |
|||
|
?SGB-180 |
180 |
850×380×780 |
550 |
? |
|||
|
?SGB-200 |
200 |
850×430×780 |
620 |
? |
|||
|
?SGB-225 |
225 |
855×435×780 |
680 |
? |
|||
|
?SGB-250 |
250 |
860×440×780 |
730 |
? |
|||
|
?SGB-300 |
300 |
870×445×780 |
820 |
? |
|||
|
?SGB-400 |
400 |
890×450×780 |
950 |
? |
|||
|
?SGB-500 |
500 |
1050×600×1200 |
1300 |
? |
|||
|
?SGB-600 |
600 |
1100×700×1200 |
1500 |
? |
|||
|
?SGB-800 |
800 |
1120×750×1200 |
1800 |
? |
|||
|
?SGB-1000 |
1000 |
1150×800×1200 |
2100 |
? |
|||
|
單 相 |
?DGB-1 |
1 |
相電壓 |
相電壓 |
165×140×140 |
12 |
? |
|
?DGB-2 |
2 |
200×130×210 |
16 |
? |
|||
|
?DGB-3 |
3 |
200×140×210 |
18 |
? |
|||
|
?DGB-5 |
5 |
210×170×280 |
28 |
? |
|||
|
?DGB-8 |
8 |
210×190×300 |
36 |
? |
|||
|
?DGB-10 |
10 |
210×220×300 |
43 |
? |
|||
|
?DGB-12 |
12 |
240×170×380 |
47 |
? |
|||
|
?DGB-15 |
15 |
250×180×380 |
55 |
? |
|||
|
?DGB-20 |
20 |
250×220×380 |
77 |
? |
|||
|
?DGB-25 |
25 |
250×230×440 |
100 |
? |
|||
|
?DGB-30 |
30 |
250×230×550 |
120 |
? |
|||
|
?DGB-40 |
40 |
260×250×550 |
140 |
? |
|||
|
?DGB-50 |
50 |
330×240×550 |
170 |
? |
|||
|
?DGB-60 |
60 |
330×280×550 |
210 |
? |
|||
|
?DGB-80 |
80 |
330×320×550 |
260 |
? |
|||
|
?DGB-100 |
100 |
340×320×550 |
300 |
? |
|||
|
?DGB-120 |
120 |
440×400×600 |
360 |
? |
|||
|
?DGB-150 |
150 |
450×420×600 |
410 |
? |
|||
|
?DGB-180 |
180 |
560×440×780 |
470 |
? |
|||
|
?DGB-200 |
200 |
580×445×780 |
520 |
? |
|||
